Тройники ПНД литые

Тройники ПНД литые

Литые тройники ПНД предназначены для создания ответвлений в полиэтиленовых трубопроводах. Их устанавливают в местах, где необходимо разделить поток, подключить дополнительную линию или объединить участки инженерной сети в соответствии с проектной схемой. Такие соединительные детали используют при строительстве систем водоснабжения, газоснабжения и других трубопроводов, для которых предусмотрены полиэтиленовые фитинги соответствующего исполнения.

В отличие от сегментных сварных конструкций, литой тройник ПЭ100 представляет собой монолитное изделие, сформированное методом литья под давлением. Отсутствие сварных швов между сегментами является особенностью конструкции. Литые фитинги выпускаются с заводскими присоединительными концами, которые позволяют соединять их с полиэтиленовыми трубами сваркой встык или с применением подходящих электросварных муфт.

В каталоге представлены тройники литые ПЭ100 равнопроходного и редукционного типов. Доступны диаметры от 25 до 800 мм для равнопроходных моделей и от 63 × 25 до 710 × 630 мм для редукционных. Можно выбрать изделия SDR 11 и SDR 17, приобрести продукцию со склада или оформить заказ на изготовление. Стоимость указана с НДС.

Равнопроходные литые тройники

Равнопроходный тройник ПНД используют, когда основная труба и ответвление имеют одинаковый номинальный наружный диаметр. Все три присоединительных патрубка рассчитаны на подключение труб одного размера. Такая конструкция подходит для устройства ответвлений от магистрали без перехода на другой диаметр.

Монолитные равнопроходные тройники востребованы при строительстве распределительных сетей и монтаже трубопроводных узлов, где необходимо сохранить одинаковый диаметр основного прохода и ответвления. При выборе фитинга учитывают наружный диаметр труб, SDR, требуемое рабочее давление и условия эксплуатации системы.

В наличии и под заказ доступны равнопроходные литые тройники диаметром от 25 до 800 мм в исполнениях SDR 11 и SDR 17.

Редукционные литые тройники ПНД

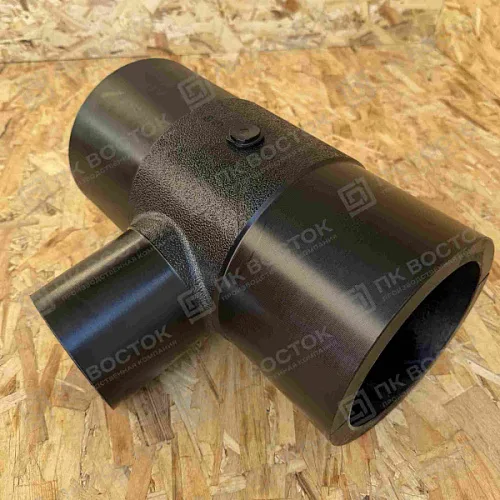

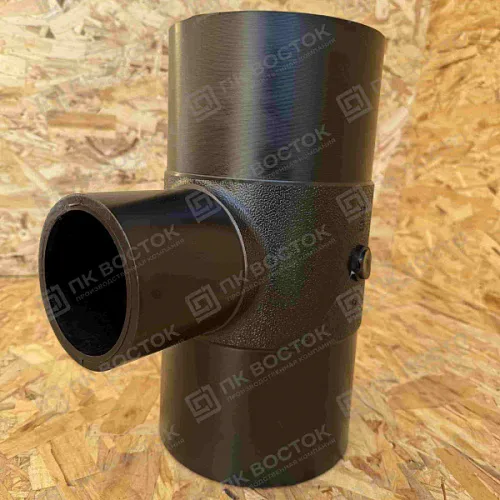

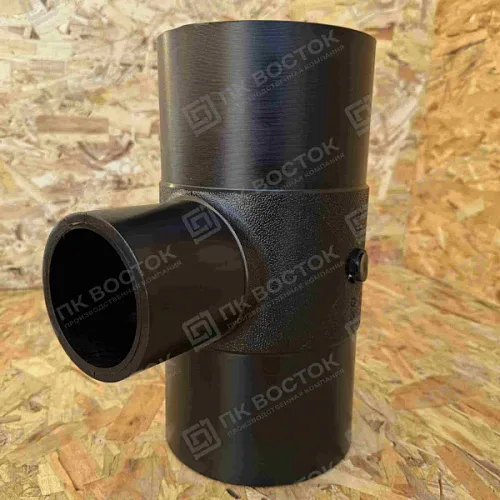

Редукционный, или переходный, тройник предназначен для подключения ответвления меньшего диаметра к основной трубе. Два патрубка основного прохода имеют одинаковый размер, а ответвительный патрубок — меньший. Например, тройник 160 × 110 мм позволяет подключить к магистрали диаметром 160 мм ответвление диаметром 110 мм.

Такие фитинги применяют при проектировании разветвлённых трубопроводных сетей, когда расходящиеся линии имеют разные диаметры. Использование редукционного тройника позволяет выполнить ответвление с помощью одного соединительного элемента, без дополнительной комбинации деталей для перехода между размерами.

Редукционные литые тройники доступны в диапазоне от 63 × 25 до 710 × 630 мм, SDR 11 и SDR 17. При оформлении заказа необходимо указать оба размера: диаметр основного прохода и диаметр ответвления.

Материал изготовления и параметры SDR

Литые тройники изготавливаются из первичного полиэтилена высокой плотности марки ПЭ100. Этот материал применяется для производства труб и фитингов, предназначенных для эксплуатации в соответствующих полиэтиленовых трубопроводных системах. Качество продукции подтверждается документацией изготовителя.

В каталоге представлены два размерных отношения:

• SDR 11 — изделия с относительно толстой стенкой. Для труб и фитингов из ПЭ100, предназначенных для напорных систем, это исполнение обычно соответствует номинальному давлению PN 16.
• SDR 17 — исполнение с более тонкой стенкой по сравнению с SDR 11. Для труб и фитингов из ПЭ100 в соответствующих условиях применения оно обычно соответствует PN 10.

SDR показывает отношение номинального наружного диаметра к толщине стенки: чем меньше значение SDR, тем толще стенка при одинаковом наружном диаметре. Приведённые значения давления не заменяют проверку характеристик конкретного фитинга. При выборе необходимо учитывать маркировку изделия, рабочую среду, температуру и параметры трубопровода.

Монтаж литых тройников

Литые тройники ПНД со спиготными присоединительными концами соединяют с трубами методом сварки встык либо с использованием электросварных муфт, подходящих по диаметру и параметрам. Способ соединения определяют с учётом конструкции фитинга, оборудования и проектных требований.

При сварке встык соединяемые поверхности подготавливают, нагревают сварочным инструментом и соединяют с соблюдением установленного технологического режима. Для получения качественного соединения важны правильная центровка деталей, чистота поверхностей и соблюдение параметров сварки.

Для напорных сетей необходимо проверить совместимость фитинга с трубами по диаметру, SDR и допустимому рабочему давлению. Если тройник предназначен для газопровода, следует отдельно подтвердить допустимость его применения для газа по маркировке и документации производителя.

Купить литые тройники ПЭ100 от производителя

Поставляем литые тройники ПНД для строительных и монтажных организаций, предприятий и компаний, занимающихся комплектацией инженерных объектов. Можно заказать стандартные позиции из каталога или согласовать изготовление необходимых типоразмеров.

• Прямые поставки от производителя. Предлагаем литые тройники для комплектации трубопроводных систем.
• Цена с НДС. Стоимость рассчитывается с учётом выбранного диаметра, SDR и количества изделий.
• Наличие на складе. Уточним доступные типоразмеры и сроки отгрузки.
• Изготовление под заказ. Если необходимого фитинга нет в наличии, согласуем возможность производства. Средний срок изготовления — 3 дня.
• Помощь с подбором. Проконсультируем по размерам, исполнению и совместимости с полиэтиленовыми трубами.

Чтобы купить тройник литой ПЭ, оставьте заявку на сайте или свяжитесь с менеджером по телефону. Для расчёта стоимости сообщите тип тройника, диаметр основного прохода и ответвления, SDR и требуемое количество. При необходимости можно направить спецификацию на комплектацию объекта.

Подберём монолитные тройники ПНД под параметры вашего проекта, уточним цену с НДС, наличие и сроки поставки.
